ウェアリング(軸受)

熱硬化性プラスチックの軸受メーカーとして蓄積した技術により独自に開発した高性能軸受です。

多様なニーズに対応、油圧、空圧、水圧シリンダー等、使用状況に応じて最適な材質を提案致します。

他社製品に無い寸法、少量多品種対応可能です。お気軽にお問い合わせください。

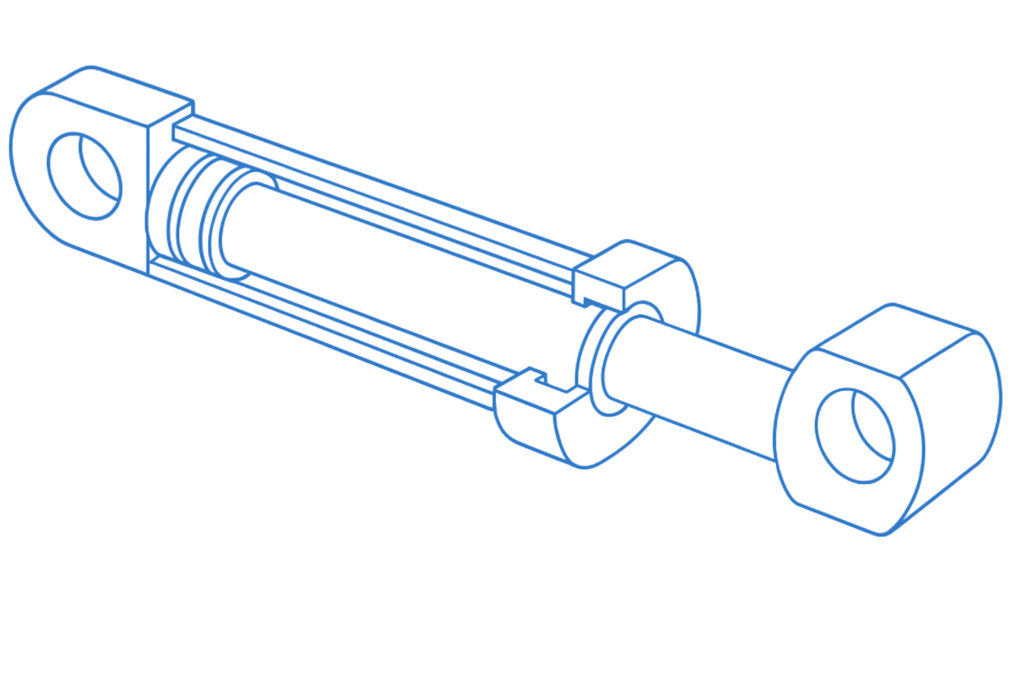

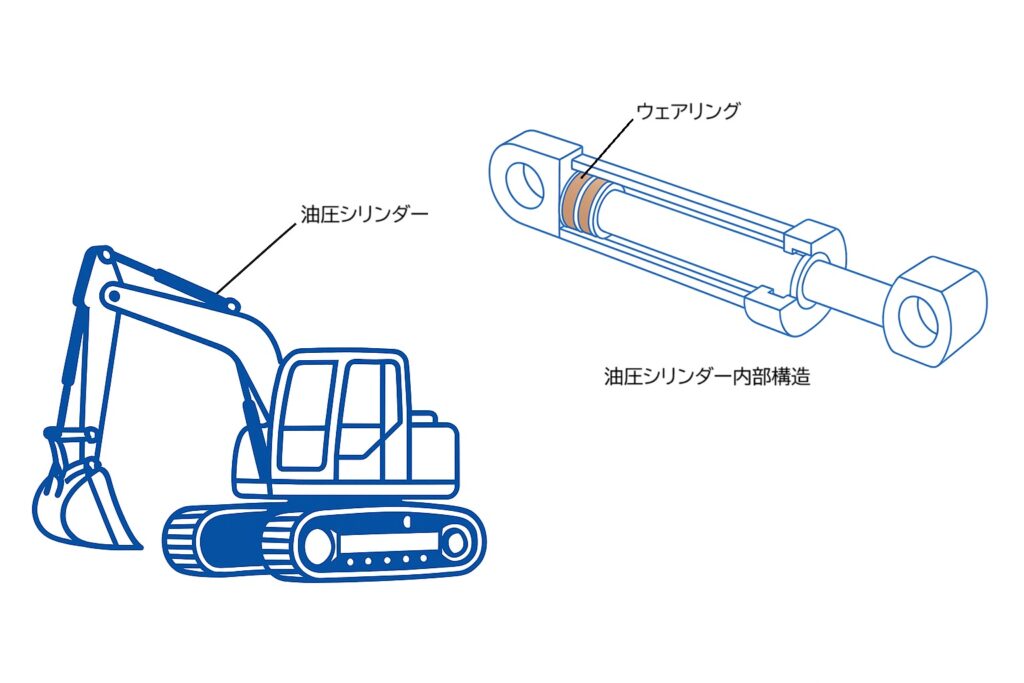

ウェアリングとは

シリンダー内部のピストン部およびロッド部の軸受として使用し、焼き付きやカジリ、偏心を防止し、

パッキンの耐久性を向上させる役割があります。

ウェアリング 製品案内

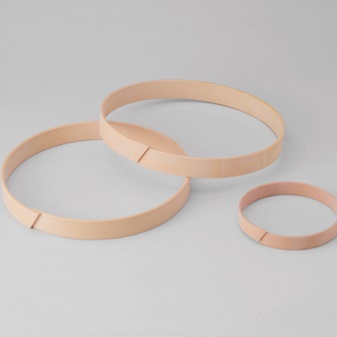

セルビック U201

特徴

・綿布基材にフェノール樹脂を含侵させ成形した製品。※通称:布入りフェノール、布ベーク

point

・優れた耐圧縮性性能

・優れた耐久性能

・コストメリット

・豊富な径、幅サイズに対応

機械物性

引張強さ
(N/㎟)
曲げ強さ
(N/㎟)
圧縮強さ
(N/㎟)
アイゾット衝撃強さ
(J/m)
比重
吸収率
(%)
熱膨張率
(×10⁻⁵/℃)
硬度
(HRM)
88~9890~108147~1961571.2~1.31.5以下2~380~100
※表の数値は代表値であり、規格値ではありません。
セルビックU201 ウェアリング

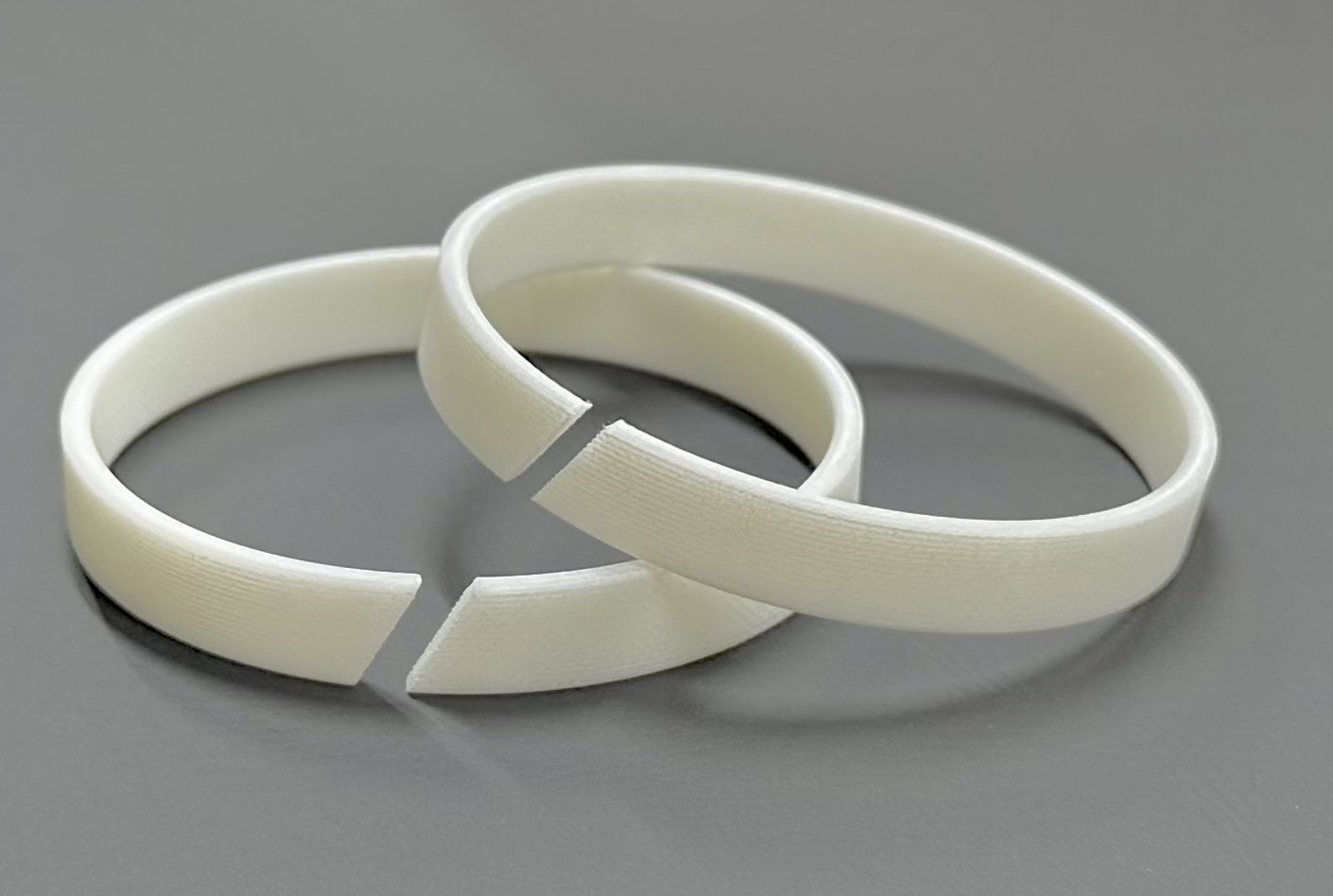

セルビック U272 ※新製品

特徴

・合成繊維基材と不飽和ポリエステルを組み合わせた製品。

point

・油環境下での、安定した良好な摺動性能、動作開始時から低い摩擦係数

・油環境下での高い耐摩耗性能

・優れた圧縮強度

・高い耐衝撃性能

・耐スティックスリップ性能

・高い柔軟性で、ピストン溝・ロッド溝に装着容易

機械物性

引張強さ
(N/㎟)
曲げ強さ
(N/㎟)
圧縮強さ
(N/㎟)
アイゾット衝撃強さ
(J/m)
比重
吸収率
(%)
熱膨張率
(×10⁻⁵/℃)
硬度
(HRM)
63902956731.16~1.220.2以下5~680以上
※表の数値は代表値であり、規格値ではありません。
セルビックU272 ウェアリング

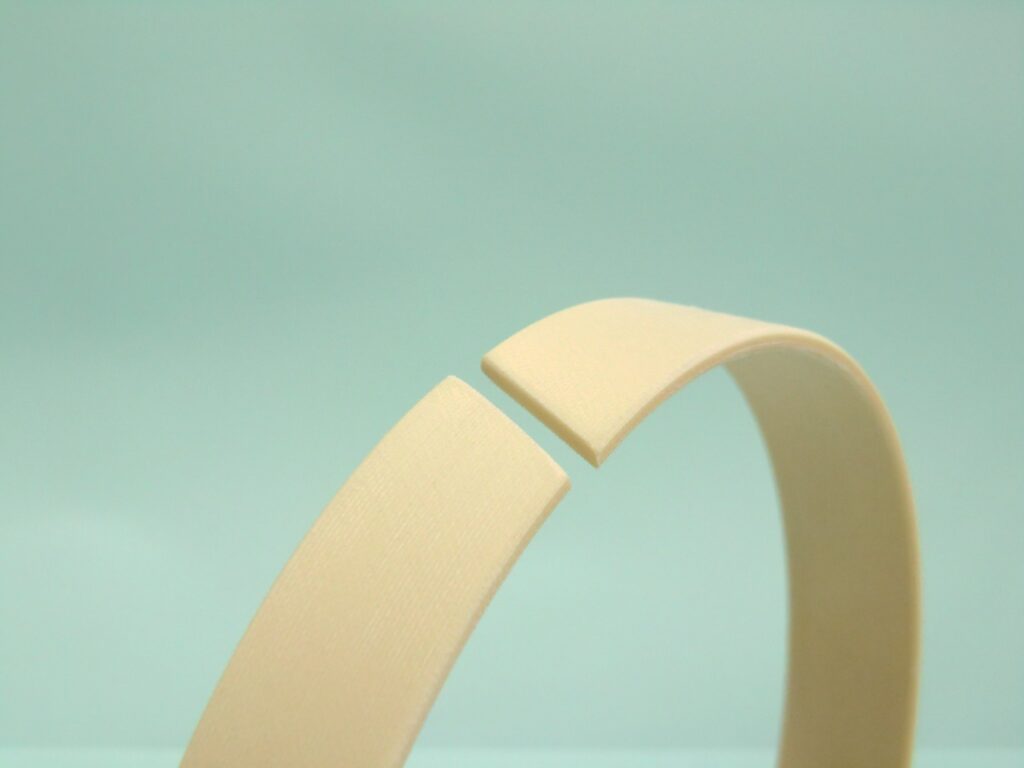

セルビック U282

特徴

・合成繊維基材にフェノール樹脂を含侵させ成形した製品。

point

・優れた寸法安定性

・高い耐衝撃性能

・固定潤滑剤と組み合わせており、無給油軸受として使用可能

機械物性

引張強さ
(N/㎟)
曲げ強さ
(N/㎟)
圧縮強さ
(N/㎟)
アイゾット衝撃強さ
(J/m)
比重
吸収率
(%)
熱膨張率
(×10⁻⁵/℃)
硬度
(HRM)
74~8488~98210~259380~4501.25~1.360.5以下3~585~95
※表の数値は代表値であり、規格値ではありません。
セルビックU282 ウェアリング

セルビック U221

特徴

・カーボンクロス基材にフェノール樹脂を含侵させ成形した製品。

point

・耐摩耗性能

・自己潤滑性

・耐熱性

・耐水性

機械物性

引張強さ
(N/㎟)
曲げ強さ
(N/㎟)
圧縮強さ
(N/㎟)
アイゾット衝撃強さ
(J/m)
比重
吸収率
(%)
熱膨張率
(×10⁻⁵/℃)
硬度
(HRM)
157~196147~177196~294177~1961.2~1.40.1以下1.0~1.5103~120
※表の数値は代表値であり、規格値ではありません。
セルビックU221 ウェアリング

セルビック U241

特徴

・メタ系アラミド繊維基材にフェノール樹脂を含侵させ成形した製品。

point

・優れた油膜保持性

・優れた耐摩耗性

・優れた耐熱性、難燃性

機械物性

引張強さ
(N/㎟)
曲げ強さ
(N/㎟)
圧縮強さ
(N/㎟)
アイゾット衝撃強さ
(J/m)
比重
吸収率
(%)
熱膨張率
(×10⁻⁵/℃)
硬度
(HRM)
90~10098~10898~147442~491
(ノッチなし)
1.2~1.30.1~0.21~384
※表の数値は代表値であり、規格値ではありません。
セルビックU241 軸受

使用上の注意

軸受すきま・はみ出しすきま

軸受すきま、はみ出しすきまはパッキンの性能に大きく影響します。できるだけ小さく抑えてください。

なお、パッキンが軸受の代わりになるような使い方は絶対にさけてください。

シリンダの内面

シリンダ・チューブ内面はホーニング仕上げが一般的です。軸方向に目がそろった仕上げ面はさけてください。

ユニプラは1.6~3.2Sのシリンダ・チューブ内面の仕上げを標準にしています。

ロッドの表面

ロッド表面は、熱処理後研削した鋼に硬質クロムメッキを施し、バフ仕上げをした1.6Sのロッドを使用するのが最適です。

装飾ニッケルメッキや軟質クロムメッキは使用しないでください。

建設機械に使用するシリンダのロッドは、土砂や小石があたって傷が付きやすいので最低60(HgC)のかたさにしてください。

お問い合わせ

他社製品に無い寸法、少量多品種対応可能です。お気軽にお問い合わせください。
